Kassetten-Rollo

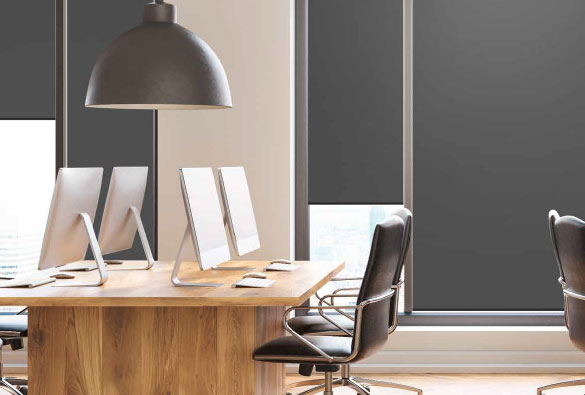

Büros, Konferenzräume & Co.

Die neuen Kassetten-Rollos wirken sowohl unerwünschten Blendungen am Arbeitsplatz als auch der Aufheizung von Räumen entgegen. Je nach Intensität der Einstrahlung und der Himmelsrichtung der Fenster lassen sich die Rollos mit verschiedenen Folien oder Geweben an die Situation vor Ort anpassen. Ob Sie beispielsweise mit transparenten Folien die Sichtverbindung nach außen aufrecht erhalten wollen oder mit dichten Geweben einen maximalen Blend- bzw. Sichtschutz erzielen möchten – MERZ Rollos bieten für diese Anforderungen eine perfekte Auswahl.

Technische Beschreibung

Kassetten-Rollo

Die einteilige, eckige Kassette hat einen Querschnitt von NUR 34 x 33,5 mm und ist seitlich mit Kunststoffendkappen verschraubt. Die Befestigung der Kassette erfolgt über eine Steckverbindung auf den Seitenführungsprofilen, welche in unterschiedlichen Ausführungen zur Verfügung stehen. Die Bedienung erfolgt über ein Kettenzuggetriebe mit Abrollsicherung zur stufenlosen Positionierung des Behangs.

Die 4,5 mm Endloskugelkette ist passend zu den anderen Kunststoffteilen in den Farben Weiß, Grau und Schwarz erhältlich. Optional ist die Bedienkette gegen Mehrpreis auch in einer Metallausführung lieferbar. MERZ-Rollos werden ab Werk kindersicher mit einem Kettenhalter ausgeliefert. Eine Kürzung der Bedienlänge ist bei Bedarf vor Ort problemlos möglich. Bitte beachten Sie hierbei, dass die Bedienlänge der Kette mindestens 2/3 der Anlagenhöhe betragen muss. Bitte beachten Sie hierzu auch die Vorgaben der DINEN 13120 (Kindersichere Bedienung sowie Ausnahmen davon im Objektbereich) für die Montage vor Ort.

MERZ bietet verschiedene Seitenführungsprofile aus stranggepresstem Aluminium für unterschiedliche Montagevarianten an. Die bereits werkseitig aufgebrachten, speziellen Klebebänder sorgen für eine dauerhafte und UV-beständige Fixierung der Profile auf dem Fensterflügel bzw. -rahmen. Alternativ können die Profile auch stirnseitig oder frontal mit dem Fensterflügel verschraubt werden. Die Seitenführungsprofile erhalten keine Abschlusskappen. Für das MERZ-Rollo stehen zwei unterschiedliche Abschlussprofile zur Wahl, die durch Kunststoff-Endkappen seitlich geführt werden.

Die kleinere Ausführung (AF) in 12 x 11 mm ist ausschließlich für die Kombination mit Folienstoffen geeignet. Das höhere Profil (AK) in 20 x 11 mm nimmt einen Keder auf und kann daher sowohl mit textilen Stoffen als auch mit Folienstoffen kombiniert werden. Zudem besitzt dieses Profil unten eine Aufnahme für eine optionale Bürstendichtung.

Schmale Seitenführung Profil 12 x 13 mm für gerade Glasleisten - Ohne Überdeckung des Behangs mit 4 mm Lichtspalt - Dezentes Seitenführungsprofil - Montage auf dem Fensterrahmen - Montage im rechtwinkligen Glasfalz 90° - Halboffene Seitenführung Profil 11/20 x 13 mm für gerade Glasleisten - Einseitige Überdeckung des Behangs hinten ohne direkten Lichtspalt (seitliches Streulicht möglich) - Frontseitig dezentes Seitenführungsprofil - Rückseitig mit zusätzlichem Profilsteg zur Überdeckung des Behangs - Blendschutz über die gesamte Anlagenbreite - Montage auf dem Fensterrahmen - Montage im rechtwinkligen Glasfalz 90° Breite Seitenführung (gerade) Profil 19 x 13 mm für gerade Glasleisten - Beidseitige Überdeckung des Behangs ohne direkten Lichtspalt (seitliches Streulicht möglich) - Führung des Behangs innerhalb des Seitenführungsprofils - Optimaler Blendschutz durch breite Seitenführung - Ausschließlich mit Folienstoffen zu verwenden - Montage auf dem Fensterrahmen (empfohlen)

Breite Seitenführung (schräg) Profil 23 x 13 mm für schräge Glasleisten (Falzwinkel zwischen 96° und 117°) - Einseitige Überdeckung des Behangs hinten ohne direkten Lichtspalt (seitliches Streulicht möglich) - Frontseitig mit zusätzlichem Profilsteg zur Abdeckung schräger Glasleisten - Empfohlen für Falzwinkel zwischen 96°und 117° - Bedingt empfohlen für Falzwinkel zwischen 90° und 96° (hier entsteht ein Lichtspalt zwischen Kassette und Glasleiste) - Montage teilweise im Glasfalz / auf dem Fensterrahmen - Da eine Montage auf stark abgerundeten Glasleisten (R > 3 mm, max. 5 mm) mittels Klebetechnik nicht möglich ist, sollte in diesem Fall verschraubt werden.
